凸轮分割器的转位角度位置发生偏移的原因和解决的办法有哪些?

作者:联瑞 来源:www.sdlrjx.com 时间:2020-10-20 19:51:54 次数:

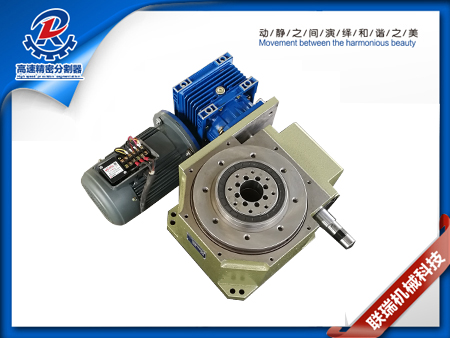

凸轮分割器内部构件的磨损会产生角度位置偏移
      当我们在使用凸轮分割器时,它的转位角度位置发生偏移了我们应该怎样快速的解决?接下来我们山东诸城联瑞凸轮分割器厂家就重点讲解一下解决的办法:
      凸轮分割器在圆盘机械设备上运行的时候,多用于多工位的环境下,且圆盘传动的应用场合也越来越广泛了,对于多工位传动来说,凸轮分割器重复定位精度高低关系到品质的高低,假如在刚买来使用时或者在使用一段时间后发生了自动化机械圆盘角度偏移后,就要尽快查找原因。
      山东诸城联瑞凸轮分割器厂家作为生产企业就为大家作一个简单的凸轮分割器角度偏移的分析。所谓的凸轮分割器角度的偏移是指:它在旋转运行中因为各种因素的影响,相对于预期旋转角度的误差。虽然分割器的重复精度已经达到了比较高的精度且±30秒也是比较小的弧度单位,即使在这样的情况下,分度式的停留也会存在角度的误差,只不过偏差的范围是在允许的范围之内的。那么问题来了,当这种偏差过大且超出圆盘旋转的使用范围时,就需要对整个驱动系统进行重新识别和调机了。
      对于凸轮分割器在使用中产生的误差我们可以从两个方面进行分析:
一、机械自动化驱动方面还未正常调试好而出现的偏差,在排除凸轮分割器自身问题的原因之下我们可以检查以下问题:
      1、凸轮分割器的信号凸轮安装角度偏移,也就是分割器的入力凸轮驱动角与信号凸轮的驱动角没有在一致的位置。
      2、信号凸轮的驱动角选择错误,即在分割器的驱动角度是270度的情况下,而信号凸轮却选择240度等或其他的角度。
      3、分割器输出轴与驱动圆盘的安装螺丝松动。
      4、圆盘的安装角度与分割器的旋转角度出现偏移。
      5、信号凸轮装置安装松动。
      6、由于电流等原因所产生的感应开关的信号传递异常。
二、关键的一种原因就是在凸轮分割器使用一个阶段后,出现圆盘与分割器旋转角度的偏差,这里强调的与前一种原因是相同的,也是偏移的尺寸超过了重复定位精度的允许之外,已经对工件的加工产生了精度影响。主要原因有:
      1、凸轮分割器内部构件的磨损,产生角度偏移。
      2、圆盘与分割器的连接处的螺丝松动。
      3、分割器的信号凸轮或感应开关发生偏移。
      4、分割器的感应开关的信号影响。
以上是联瑞机械对于凸轮分割器驱动圆盘产生角度偏移的原因分析,那么在出现以上情况应该怎样进行处理呢?
      1、对于凸轮分割器的感应传动系统主要用的是光电感应开关和信号凸轮,在光电感应开关无异常的情况下,信号凸轮的安装则显得尤为重要,正常情况下,信号凸轮安装的正确方法是,分割器的入力轴的键槽与信号凸轮的键槽对齐;另外,还有一种安装方法是,分割器入力轴的键槽与信号凸轮的键槽对角安装;
      2、信号凸轮的角度选择与分割器入力轴的驱动角度不一致,入力轴的驱动角是特定的,而信号凸轮的角度则安装在分割器的外侧,所以,在进行信号凸轮的安装时,要用测量工具对驱动角度进行测量后,再进行安装;
      3、凸轮分割器的出力轴或法兰面与圆盘的安装螺丝松动,分割器的安装螺丝较多,需要对所有安装部位进行定期的点检和坚固;
      4、信号凸轮和感应开关也要定期进行检验,看安装位置是否松动;
      5、感应开关的电流对于信号传递的影响,需要由电气人员使用测量仪器进行测量,异常情况需维修及改造;
      6、对于使用一定周期的分割器,在对以上项目进行确认后,仍然存在微小偏移的情况,就需要对凸轮分割器的内部机构的磨损情况进行检查及确认了。

      诸城联瑞厂家维修工着重说一下,对于凸轮分割器角度偏移是自动化机械使用过程中的常见故障,多数都是由于后期的安装及调试过程中出现的,再就是措施采用不当而产生的,所以,我们的技术维护人员要结合机械运作的实际运行实况,针对偏移产生的原因进行分析确认原因,而采取相应的解决方法。
