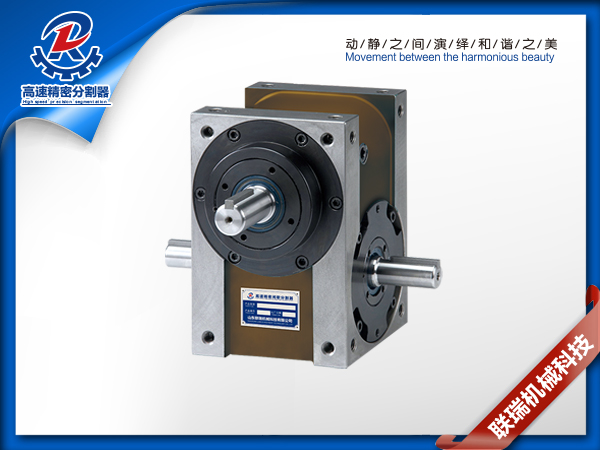

今天作为专业生产凸轮、凸轮分割器、凸轮间歇分割器厂家就对灌装机械、非标机械、LED灯管设备、纸杯机械、平压平烫金模切机械专用凸轮分割器型号选型进行指导一下，希望大家好好运用，分割器型号选型方法如下：在选型的时候首先要知道的条件就是
1、回转台工位数(分度数)S: S=82、每工位驱动时间:1/3秒 ；定位时间:2/3秒
3、输入轴凸轮轴转速:N=60转/分钟
4、凸轮曲线:变形正弦曲线
5、回转盘的尺寸:φ600mm×16mm
6、夹具的重量:2.5kg/组
7、工件的重量:0.3kg/组
8、转盘依靠其底部的滑动面支持本身重量负荷,有效半径:R1= 250mm
9、驱动角:θ=360×(驱动时间)/(驱动时间+定位时间)=120deg
知道了以上的条件，那么我们就可以进行计算了。
答:
回转台工位数:s=8输入轴凸轮轴转速:N=60rpm 凸轮曲线是变形正弦曲线,因此Vm=1.76 Am=5.53 Qm=0.991
1、负载扭矩:Tt
(1)惯性扭矩:Ti
(a)转盘重量:w3
w1=π×R×R×t×7.8×1/1000=π×300×300×16×7.8×1/(1000×1000)
=35.29(kg)
w2=2.5×8=20(kg)
w3=0.3×8=2.4(kg)
(b)回转盘惯性矩:I1; 夹具惯性矩:I2; 工件惯性矩:I3为
I1=(w1×R×R)/2G=(35.29×300×300)/(2×9.8×1000×1000)=0.16(kg.m.s2)
I2=(w2×R1×R1)/G=(20×250×250)/(9.8×1000×1000)=0.13(kg.m.s2)
I3=(w3×R1×R1)/G=(2.4×250×250)/(9.8×1000×1000)=0.015(kg.m.s2)
(c)总惯性矩:I=I1+I2+I3 =0.16+0.13+0.015=0.305(kg.m.s2)
(d)输出轴标准角加速度:
α=Am×2π/S×(360/θ×N/60)
α=5.53×2π/8×(360/120×60/60)2=39.09(rad/s2)
(1)惯性扭矩:Ti
Ti=I×α=0.305×39、09=11.92(kg.m)
(2)磨擦扭矩:Tf
Tf=μ×w×R1=0.15×(35.29+20+2.4)×250/1000=2.16(Kg.m)
(3)作功扭矩:Tw在间歇分度时没有作功,因此Tw=0
(4)以上总负载扭矩:Tt=Ti+Tf+Tw=11.92+2.16+0=14.08(kg.m)
2、实际负载扭矩:Te
安全负载的因数fe=1.8
Te=Tt×fe=14.08×1.8=25.34(kg.m)
输入轴扭矩:Tca(注:输入轴起动负载扭矩视为0 ,因此Tca=0
Tc=360/(θ×s)×Qm×(Te+Tca)=360/(120×8)×0.99×(25.34+0)=9.41(kg.m)
计算所需的马力:p=Tc×N/(716×f )(HP)或P=Tc×N/(975×f)(kw)
假设效率f=60%
那么P=9.41×60/(716×0.6)=1.31(HP)P=9.41×60/(975×0.6)=0.965(Kw)
事实上,以上所计算的值为起动时大马力,而连续传动所需的马力为1/2选择适用的间歇分度器根据以上所计算的资料以及输入轴的转数60rpm来选择,请参考说明书上所记载,凡是输出轴扭矩高于以上所计算的Te值者均可选用。因为Te=25.34(kg.m),所以应采用HLH100型。
注:(1)Vm:标准非向性速度
(2)Am:标准非向性之加速度
(3)Qm:凸轮轴标准扭力系数
(4)α:角加速度
(5)θ:输入轴转位(驱动)
(6)μ:磨擦系数=0、15
以上介绍的就是山东联瑞凸轮分割器厂家对灌装机械、非标机械、LED灯管设备、纸杯机械、平压平烫金模切机械专用凸轮分割器型号选型方法的介绍，希望对大家有所帮助 www.s d l r jx.com. 0536 - 6888 315.
