LR凸轮分割器厂家浅谈凸轮分割器的机构原理和结构

作者:联瑞 来源:www.sdlrjx.com 时间:2019-05-09 07:56:57 次数:

高转速精细研磨凸轮分割器的间歇机构原理和结构是怎样的呢?接下来由山东诸城联瑞凸轮分割器厂家生产部技术员为大家浅谈一下:

首先呢!大家都知道,组装在凸轮分割器入力轴中的运动凸轮与凸轮分割器出力转塔连接,以径向嵌入在凸轮分割器出力转塔圆周表面的凸轮滚子,与分割器凸轮的锥型支撑肋在它们相应的斜面作表面接触。

当凸轮分割器入力轴旋动时,凸轮滚子按照给定的位移曲线旋转出力转塔,而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡的区域里,即在静态范围内,滚子接通其轴,但出力转塔本身并不旋转。锥度支撑肋通常与两个或三个凸轮滚子接触,以便入力轴的旋转可均匀地传送到出力轴。如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况,则会损害凸轮分割器。通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预负荷来接近凸轮滚子和凸轮的弹性区,从而加强分割器的刚性。其结构和功能是转位凸轮和凸轮滚子相结合的性能,能进行高速操作。

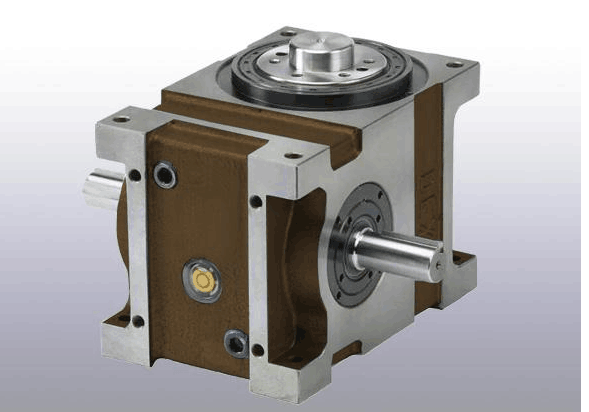

凸轮分割器结构图

间歇凸轮分割器术语和定义是怎样的?

它们的术语就是:

1、运动凸轮:凹槽切入筒形实心体表面,并固定到凸轮分割器入力轴的凸轮。

2、锥度支撑肋:锥形肋位于锥度支撑肋的圆周上,在凸轮凹槽之间,与凸轮滚子的圆周线性接触。

3、凸轮滚子:精密设计的凸轮滚子轴承,其设计可经受重负荷。

4、出力转塔:附在出力轴上的出力转塔。由转位凸轮通过带动径向嵌入其中的滚子来转动。其准确度是保持分割器精度的最关键因素。

5、停动数:出力轴每一旋转的停动数。

6、驱动角(凸轮分度角):入力轴旋转角要求执行一次分度运动,角度越大,运动越平稳。

7、停止角:当出力轴固定时,入力轴旋转的角度。这角度和驱动角的总和为360度。

8、旋转数:入力轴的旋转数。

9、旋转转矩:在固定位置下转矩可施加到出力轴上。如果施加的转矩大于这个值,则会损坏分割器。

10、动态转矩:在分度期间,作用在出力轴上的转矩。

 以上浅谈的是诸城联瑞机械科技有厂家生产的凸轮分割器 的间歇机构原理和结构,但愿能给客户带来帮助,如有问题可以致电LR联瑞厂家的电话。我们厂家真诚邀请自动化同僚们来车间指导批评。
